Как сделать в домашних условиях ручной культиватор торнадо

Вариант #3: дисковый роторный культиватор

Делать своими руками роторный культиватор совсем непросто. Тут нужны и специальные навыки и хорошая физическая подготовка. Если все перечисленные качества у вас в наличии, можно попробовать соорудить этот инструмент, который будет значительно эффективнее всех предыдущих. С его помощью можно не только культивировать, но и бороновать землю, ловко разбивая большие комья.

В составе дискового роторного культиватора: 1 — диск, 2 — ось. 3 — втулка, 4 — скоба большая, 5 — скоба малая, 6 — шток, 7 — труба, 8 — ручка

Рабочими органами этого культиватора являются выпуклые диски, которые должны быть приварены к втулкам, надетым на ось. Осевые концы закрепляются шплинтами, которые фиксируются в большой скобе. После чего в верхней части этой скобы вырезается отверстие. В него закрепляются рукоятки с перекладиной. К маленькой скобе предстоит приварить шток длиной 25 см и диаметром 24 мм. В него ввинчивается стержень 16 мм диаметра. Часть стержня выступает над перекладиной.

Нужную сферическую форму диску в 4 мм толщиной придать не так-то просто. Для этого нужно уметь ловко управляться с молотком. Сильный и точный удар в центр диска преобразует его в чашу. Вот на эту-то работу и понадобятся основные физические усилия. Специальные гайки-барашки, находящиеся на перекладине, регулируют угол наклона сферических дисков относительно направления движения самого культиватора.

Что потребуется и как можно переделать

На самом деле поставить мотокультиватор на колеса совсем не сложно:

Сначала нужно тщательно измерить посадочные размеры выходного вала, уделяя особое внимание его форме (цилиндр или шестигранник), внешнему диаметру и расстоянию до отверстия под шплинт.
Затем необходимо посетить ближайший садоводческий магазин или заглянуть в интернет, чтобы заказать ступицы (дифференциальные усилители), соответствующие размерам вала культиватора.
Одновременно можно приобрести и колеса (чем меньше диаметр, тем лучше) для вашего будущего мотоблока. Кстати, зачастую колеса со ступицами и дышлом продаются в едином комплекте, что очень удобно.
Прикручиваем купленные колеса к ступицам;
Снимаем фрезы с вала мотокультиватора;
Устанавливаем колеса на вал редуктора.. Специалисты не советуют модернизировать таким способом маломощные культиваторы весом до 45 килограмм и оборудованные червячным механизмом, так как эта переделка может привести к серьезной поломке.Кроме того, при переделке мотокультиватора в мотоблок не стоит использовать старые автомобильные колеса (слишком большой вес и размеры)

Специалисты не советуют модернизировать таким способом маломощные культиваторы весом до 45 килограмм и оборудованные червячным механизмом, так как эта переделка может привести к серьезной поломке.Кроме того, при переделке мотокультиватора в мотоблок не стоит использовать старые автомобильные колеса (слишком большой вес и размеры).

При этом стоит понимать, что культиватор на колесах, на переделку которого потребуется не менее трех тысяч рублей, это может и мотоблок, но не совсем полноценный. Самостоятельно передвигаться такая техника конечно сможет, а вот с использованием навесного оборудования могут возникнуть серьезные проблемы в том случае, если мотор у культиватора слабый (менее 6 л.с.), а понижающий редуктор червячного, а не шестеренчатого, ременного или цепного типа.

Поэтому следующим этапом переделки культиватора в мотоблок должна стать замена (при необходимости) редуктора. Стоимость этой детали в магазинах сравнима с ценой на новый культиватор. Однако можно попытаться изготовить простейший редуктор с двумя противоположными валами в домашних условиях, если владелец культиватора обладает навыками хорошего слесаря/проектировщика и имеет в наличии:

• измерительные инструменты (линейка, штангенциркуль);
• запасные части и расходные материалы (подшипники, шестеренки, ремни или цепи, шкивы, валы, прокладки, сальники, труба под подшипники, болты и т.д.);
• сварочный аппарат;
• дрель и сверла разного диаметра;
• «болгарку» или ножовку по металлу;
• набор отверток и тиски.

Если все это имеется, то можно приступать к изготовлению редуктора:

1. Рисуем или ищем в интернете подходящий эскиз и рассчитываем передаточное число, беря за основу количество холостых оборотов двигателя плюс 10%.
2. Делаем раскройку металлического листа толщиной не менее 5 мм., чтобы получить заготовку крышки и корпуса будущей детали.
3. Разрезаем трубу, и при помощи сварки устанавливаем посадочные места под подшипники.
4. Собираем корпус и защищаем его лакокрасочным покрытием.
5. Монтируем подшипники.
6. Изготовляем и обрабатываем валы из круглых стальных прутков.
7. Устанавливаем валы с одновременным монтажом звездочек или шкивов, цепей или ремней.
8. Изготавливаем прокладку между корпусом и крышкой, а также изолируем валы при помощи сальников.
9. Заливаем в корпус смазочный материал (масло) и устанавливаем крышку.
10. Размещаем самодельный редуктор на раме культиватора и подключаем к двигателю через выходной вал.
11. Настраиваем работу редуктора при включенном двигателе, но без особых нагрузок, чтобы приработались детали.

Культиватор вместо лопаты

Гектары перекопанной и взрыхленной земли не прибавят ни сил, ни здоровья. Особенно, если утомительную процедуру необходимо проводить каждую весну и осень. Да и 6 соток вскопать вручную – трудоемкое занятие.

Электрический культиватор способен помочь дачнику, облегчить и ускорить процесс. Садовый инструмент обрабатывает и рыхлит почву, вскрывая ее пласты, и разбивает земляной ком, насыщая его кислородом. С помощью электрического помощника можно удалять сорняки и окучивать растения.

Внимание! Выбор необходимого вам инструмента завит от вида грядок и набора выращиваемых культур. Если это теплица или зонированная территория с цветником, огородом и садом, то подойдут легкие варианты с ручным управлением

Для обработки больших площадей необходимы электрические инструменты более высокого класса.

Примерная стоимость культиватора, созданного в промышленных условиях, варьируется от 5 до 30 тыс. р. в зависимости от вида. А если нужна еще газонокосилка, система освещения для рассады, капельный полив в теплице и многое другое, что хочется механизировать и усовершенствовать, то эту сумму можно сэкономить.

В помощь фермеру – 5 вариантов культиватора, собранных и проверенных российскими дачниками. Для создания изобретений подойдут обычные инструменты и запчасти, которые есть под рукой.

Преимущества культиватора

Несмотря на множество достоинств, излишняя универсальность мотоблока необходима не каждому дачнику. Да и довольно внушительный вес порой усложняет эксплуатацию устройства при выполнении ежедневных задач. Поэтому многие владельцы дачных участков отдают предпочтение упрощенной версии в виде культиватора. Подобное решение характеризуется доступной стоимостью и небольшим энергопотреблением.

Большинство культиваторов гораздо меньше мотоблоков. Вместо колес, которые предусмотрены в классическом варианте, здесь установлены специальные фрезы, которые способны взрыхлять и перемалывать землю при движении. Именно они являются главным рабочим элементом культиватора. Применять дополнительное оборудование, работающее от силовой установки этого прибора, к сожалению, нельзя. Это объясняется отсутствием соответствующего привода.

Среди возможной «оснастки» лишь «пассивные» инструменты, такие как:

• плужок;
• картофелекопалка;
• окучники и др.

Вес культиватора не превышает 50 кг, при этом на рынке можно встретить множество мощных моделей весом до 20 кг. За счёт таких характеристик машину очень просто удержать руками, да и потребление топлива остаётся на минимальном уровне. Кстати, некоторые изделия оборудованы электрическим двигателем.

Стоимость культиваторов существенно отличается от стоимости мотоблоков. Относительно маломощный и недорогой мотоблок мощностью 6 лошадиных сил будет стоить в два раза дороже, чем культиватор с аналогичными рабочими показателями.

Устройство и принцип работы электрокультиватора

Электрокультиватор представляет собой приспособление, состоящее из электродвигателя и редуктора, которые размещены на раме. Рабочие органы (фрезы и сошник) прикрепляются к выходному валу редуктора. Руль с рукояткой соединен с рамой через элемент сопряжения. На раме закреплено транспортное колесо. В некоторых моделях можно перемещать руль и фиксировать его в заданном положении.

Принцип действия электрокультиватора

Через червячный редуктор электродвигатель передает момент вращения рабочим органам (фрезам). Благодаря острым ножам фрез возможна качественная обработка почвы.Глубину вспашки можно регулировать сошником, зажатым болтами или движением вверх-вниз ручки устройства. Ширина обработки земли может достигать полуметра, а максимальная глубина вспашки — 25 см.

Средняя производительность электрокультиваторов составляет примерно 3 сотки в час, но на величину данной характеристики во многом влияет характер почвы (песчаники легче обрабатывать, чем суглинку). Скорость вращения ножей — 50 оборотов в минуту. Потребляемая мощность устройств — до 2 кВт.

При помощи руля, соединенного через элемент сопряжения с рамой, человек управляет электрокультиватором. Благодаря колесу агрегат можно транспортировать. В некоторых моделях предусмотрена возможность регулировки положения руля (в соответствии с физическими данными пользователя либо в связи с особенностями технологического процесса, когда человек должен находиться сбоку устройства и не идти по вспаханной почве).

Вариант #2: плоскорез на базе велосипеда

Культиватор-плоскорез поможет справиться с сорняками и существенно облегчит жизнь любого огородника. Конструктивно он сложнее, чем Торнадо, но не намного.

Для создания плоскореза необходимы:

• старый велосипед, которым уже никто не пользуется по прямому назначению;
• головка от пришедшего в негодность культиватора или рабочая поверхность двуручной пилы;
• дрель, болгарка, ключи, сверла, болты и так далее.

От велосипеда пригодится рама и одно колесо. К раме прикрепляется культиваторная головка. В этом же качестве может использоваться режущая часть двуручной пилы, небольшой плуг или стальные острые прутья, изготовленные самостоятельно. Рукоятки для управления механизмом изготавливается из алюминиевых или стальных труб. Обрезок трубы примерно в 2,5 см диаметром пригодится в качестве поперечной перемычки.

Плоскорез можно сделать на основе старого велосипеда, используя в качестве режущей части рабочую поверхность двуручной пилы, иронично называемой «Дружба»

Никакой особой сложности в конструкции этого удобного инструмента нет, его можно сделать, имея под рукой подходящий материал

Конструкция должна быть жесткой, поэтому узлы стягиваются болтами. Колесо среднего размера должно быть закреплено на раме контргайками. Получился самодельный культиватор, который очень функционален и удобен в эксплуатации.

Что такое электрокультиватор и где его применяют?

Электрокультиватор представляет собой приспособление с электрическим приводом, предназначенное для замены ручного труда по обработке земли: при рыхлении почвы, внесении удобрений, образовании грядок, прополке. Таким образом, его можно назвать «механизированной тяпкой».

Следует отметить, что агрегат совершенно не предназначен для работы на больших площадях или для поднятия целины (в отличии от мощных «трудяг»: минитрактора или мотоблока с плугом). Зато он сослужит хорошую службу в цветниках, на небольших овощных грядках и на участках между садовыми деревьями. Он захватывает слой земли глубиной не более 30 сантиметров. Его задача — придание грунту необходимой структуры, подготовка почвы к внесению удобрений, аэрация, борьба с сорняками.

Благодаря питанию электричеством, данный агрегат является абсолютно экологически чистым приспособлением в отличие от своих бензиновых аналогов, работающих на бензине, поэтому его можно применять в закрытых условиях (например: теплицах и парниках).

Кроме того, электрокультиваторы обладают и другими преимуществами в сравнении бензиновыми мотоблоками, а именно:

• небольшой вес устройства (позволяет успешно пользоваться им женщинам и пенсионерам);
• компактные габариты (обеспечивают удобство при транспортировке и хранении);
• простота обслуживания (не требует специальных навыков);
• невысокая стоимость (делает их доступными широкому кругу покупателей)

Культиватор на минитрактор

 (из раздела Навесное и доп-ное оборудование для минитрактора нашего фотоальбома)

Какой культиватор выбрать для минитрактора: сплошные и междурядные культиваторы, роторные, просапные и культиваторы окучники для минитракторов.

• Устанавливается на культиватор типа КПУ-3-70, КМО-2,1 или их аналог вместо лапы-окучника и используется, как рабочий орган культиватора, для прополки и частичного окучивания картофеля…Подробнее
• Культиватор-окучник-рыхлитель рассчитан на минитрактор от 12 л.с. Рабочая скорость не более 4,2 км/час Глубина обработки, см-при культивации и окучивании — не бо…

Подробнее

• Захват 1,40м, агрегируется к минитракторам sintau 120, 140, 160, 180, xarbin 180, df-250. Подходит для агрегатирования с минитрактором тягового класса 0,2 мощностью от 12 л.с. Это нав…

  Подробнее

• Техническая характеристика КПУ-3-70: Тип — навесной Количество междурядий, шт. — 3 Ширина междурядий, см. — 50-70 Глубина обработки, см. — 5-12

  Коли…

  Подробнее

• Характеристики: тип — навесной колличество секций — 2шт; продуктивность до 0,29га/год.; глибина обработки до 8см; ширина захвата — 60см;

  габа…

  Подробнее

• Характеристики в зависимотси от колличества секций: Рабочая ширина, м 1,8 / 2,1 / 2,5 / 3,0 / 3,2 количество рабочих лап 11 / 14 / 17 / 20 / 22

  расход мощности (к…

  Подробнее

• Характеристики: Габаритные размеры ДxШxВ, мм: 1050x1640x800 Рабочая ширина захвата, мм: 650-800 Количество гребней: 2 Высота гребня, мм: 80-150

  Конс…

  Подробнее

  Картофелесажате… Сеялка SIGMA дл… Минитрактор JIN… Минитрактор с д…

Минитракторы онлайн 2018

 (из раздела Навесное и доп-ное оборудование для минитрактора нашего фотоальбома)

Одно, двухрядные и четырехрядные картофелесажалки для минитракторов, как правильно выбрать картофелесажалку для минитрактора, советы по выбору и инструкции по эксплуатации минитракторных картофелесажалок.

Характеристики: тип – навесной производительность до 0,16га/год. ширина междурядья — 50, 55, 60, 65, см глубина висадки — 5..15смшаг высадки -23см,…

Подробнее

Описание Картофелесажалка КСН-1: тип – навесной продуктивность до 0,1га/час.; шаг висадки — 20; 25; 30см ширина колии – 36, 46см;

глубина висаживани…

Подробнее

Описание Картофелесажатель двухрядный ДТЗ КС-2А: Кожух цепи в бункере, для защиты клубней картофеля от повреждения и снижения нагрузки на транспортер

Дисковый загортач н…

Подробнее

Предназначена для рядковой посадки непророщенных клубней картофеля. Картофелесажалка состоит из следующих основных узлов: рамы, опорно-приводных колес, высаживающих аппаратов, сошнико…

Подробнее

Описание Картофелесажателя однорядного ДТЗ КС-1: Дисковый загортач на подшипниках. Увеличена высота сошника Глубина заделки, см — 8 — 18

Шаг посадки, см — 18; 22;…

Подробнее

Характеристики: Количество рядов 2 Ширина междурядья 50-85 см Шаг посадки 25-33 см Емкость семенного бункера 80 кг Масса 200 кг

Мощность минитрактор…

Подробнее

Картофелесажалка навесная четырехрядная КСТ-4 предназначена для механизированной высадки картофеля в четыре ряда с междурядьем 600-700 мм. Картофелесажалка двухрядная КСТ-4 агрегатиру…

Подробнее

Однорядная карт… Схема охлаждени… Японский минитр… Классический са…

Минитракторы онлайн 2018

Page 3

 (из раздела Навесное и доп-ное оборудование для минитрактора нашего фотоальбома)

Разнообразное дополнительное и навесное оборудование для минитракторов: чертежи, схемы, инструкции как сделать своими руками оборудование для минитрактора. Самодельные, плуги, фрезы, отвалы, прицепы и т.д..

Целесообразность самоделок

Только в отдельных случаях, когда необходимы более точные расчеты и токарные работы, приходится обращаться к узкопрофильным специалистам.

Плюсом в сторону самоделок служит и то, что на любой разборке можно легко найти необходимый узел или агрегат от старого автомобиля, пригодный для конструирования.

Мини-бульдозер

Превратить мотоблок в миниатюрный бульдозер, способный разравнивать небольшие площадки или убирать снег и мусор можно, установив на него отвал-лопату. Для этого используют листовой металл толщиной не менее 3 мм. Нижнюю часть лопаты следует немного загнуть вперед по отношению к общей плоскости, закрепить на ней полоску из плотной резины для уборки снега или обшить жестью (для земляных работ). Для укрепления всей конструкции сзади необходимо приварить несколько ребер жесткости из металлического уголка.

Самоходные грабли

Несмотря на наличие заводских грабель, многие фермеры предпочитают изготавливать их самим с учетом особенностей своего хозяйства: размеров луга, рельефа.

В качестве материалов для грабель используют металлические трубы и каленые прутья. Но как вариант, можно использовать заводские ручные вилы, приварив их к основе. Для удобства работы желательно по краям установить небольшие колеса или лапы-лыжи, которые будут снимать нагрузку на всю конструкцию.

Как сделать самодельный мотокультиватор

Разработано немало машин и механизмов, которые помогают культивировать, нарезать борозды, пропалывать междурядья, окучивать растения. Зачастую они довольно сложные, дефицитные и дорогие. В случае, когда земельные участки небольших размеров, на которых легкие почвы, многие садоводы предпочитают пользоваться ручным культиватором, выпускаемым отечественной промышленностью. В этом случае работа проводится преимущественно вдвоем. Используют для этого характерный метод «шаг вперед, полшага назад»: продвижение вперед идет большими толчками, с 10 сантиметровым откатом назад. Поскольку этот метод повышал производительность работы в сравнении с ручным трудом, но физически изматывал, было решено оснастить культиватор самым простым двигателем внутреннего сгорания, то есть сделать самодельный мотокультиватор.

Как сделать самодельный мотокультиватор, описание и чертежи

Установить двигатель от мопеда, сделать двухступенчатую силовую передачу, и в качестве звоздочек установить доступные велосипедные (чтобы число зубов было равно 41).

В первую очередь модернизировали раму окучника. Вначале отрезали вилку крепления колеса. Вместо нее прикрепили немного удлиненную новую вилку, с помощью электросварки. На передней части этой вилки приварили трубу, которая является дополнительным усилителем и одновременно с этим служит несущим элементом для промежуточного вала и двигателя.

Поскольку окучник, в результате изменений, становится самоходным, необходимо его штатное колесо усиливать. Для этого на обод и ступицу приваривается трехлучевая спица. Она вырезается из стального листа, толщиной 2 мм. Само колесо модернизировали, приварив к нему двадцать грунтозацепов, изготовленных из стального уголка 20х20, длинной 60 мм. На ступицу колеса, с левой стороны, установили велосипедную звездочку.

Устанавливаемый двигатель от мопеда оборудовали принудительным охлаждением. Чтобы это было возможным в крышке сцепления двигателя сделали отверстие, диаметром 29 мм, которое находится на одной оси с гнездом ведущей шестерни коленчатого вала. Это отверстие будет использовано для установки болта-оси и ступицы-втулки для крыльчатки вентилятора.

Как сделать мотокультиватор своими руками

Мотокультиватор-окучник состоит:

• колесо с грунтозацепами (1),
• велосипедная звездочка (2),
• трехлучевая приварная спица (3),
• рама мотокультиватора (4),
• выхлопная труба с глушителем (5),
• модернизированный двигатель от мопеда (6),
• топливный бак (7),
• трубчатая V-образная стойка (8),
• звездочка промежуточного вала (9),
• труба, усиливающая раму (11),
• рукоятки с ручками управления дроссельной заслонкой карбюратора и сцеплением (12),
• механизм крепления и регулировки рукояток (13),
• лапа культиватора-окучника (14),
• узел (16).

Для изготовления крыльчатки использовался дюралюминиевый лист, толщина которого 0,5-1,0 мм. Заготовка перед этим была размечена, после чего были просверлены крепежные отверстия. Затем было надрублено зубилом, прорезано ножницами, а получившиеся лопасти были отогнуты. Такая крыльчатка крепится к коленвалу с помощью фасонной гайки, ступицы-втулки и специального болта М8. Чтобы это получилось нужно следовать простой методике, и частично перебрать двигатель.

Вначале переставляем головку цилиндра. Ее нужно повернуть так, чтобы перпендикулярно крышке муфты сцепления установились вертикальные ребра охлаждения. Потом от цапфы коленчатого вала отделяем ведущую шестерню, используя штатный съемник. Последнюю надежно закрепляем в тисках, установив перед этим защиту от «сминания», и переходим к вентилятору.

К ступице-втулке накрепко прикручиваем крыльчатку винтами М4. С обратной стороны обязательно расклепываем крепежные элементы. Шлицами к крыльчатке навинчиваем фасонную гайку на резьбу М20, тем самым подготавливаем узел для соединения с ведущей шестерней.

Для изготовления нижней крышки кожуха вентилятора используют листовой металл. Далее ее устанавливают на крышку муфты сцепления и соединяют винтом М6. Следят за тем, чтобы максимально совместились обе детали. Центры дополнительных крепежных отверстий устанавливают в крышке муфты, используя для этого отверстия крышки кожуха. После этого обе детали вновь снимают с двигателя, для нарезки резьбы М5 и сверления недостающих отверстий. Когда крышка сцепления установлена на место, к ней привинчивают крышку вентилятора.

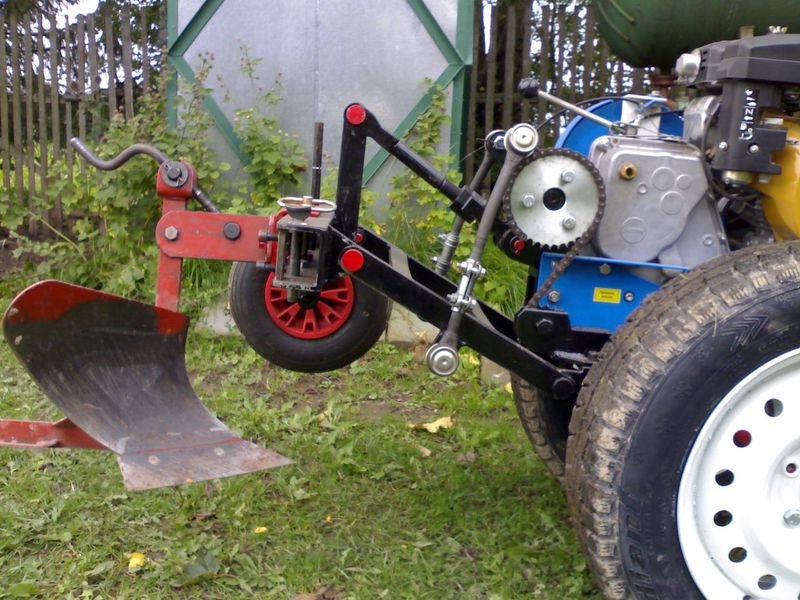

Как сделать самодельный плуг для культиватора

Самодельный плуг для культиватора состоит из рабочих органов, механизмов и вспомогательных узлов. При работе плуга происходит отрезание пласта почвы ножом, который равен по ширине захвату корпуса. Благодаря предплужнику снимается верхний слой, который покрыт остатками растительности и сорняками. После чего укладывает его в борозду, которая образовалась при прошлом заходе.

https://youtube.com/watch?v=S3BtTYnLj64

Когда используется малогабаритная сельхозтехника (мотоблоки, культиваторы), в основном используют корпус. Для удешевления и упрощения плуга, число дополнительных узлов зачастую сводят к минимуму.

Отвал корпуса и лемех образуют общую рабочую поверхность плуга. Исходя из технологических требований, энергетических и кинематических условий, выбирают оптимальный вариант его формы. Многие люди используют в работе на приусадебном участке плуг общего назначения.

Во время вспашки они хорошо крошат, но не полностью переворачивают пласт. В основном они применяются при обработке старопаханных почв. Для вспахивания целинных, залежных, луговых и других тяжелых почв используются винтовые лемешно-отвальные плуги.

Корпус плуга

Основу корпуса плуга составляет трехгранных клин АВСО. Его параметры используются во время проектирования конкретной конструкции, которые придают ей технологические и эксплуатационные свойства.

За крошение и изгиб пласта почвы отвечает угол а, который расположен в продольно-вертикальной плоскости. Оборачивание пласта земли происходит благодаря углу в, расположенного в поперечно-вериткальной плоскости. Для перемещения пласта в сторону, отвечает угол у, лежащий в горизонтальной плоскости. Благодаря этим параметрам происходит изгиб и крошение пласта земли. Связаны между собой все эти параметры тригонометрической зависимостью :

Исходя из этого, произвольно меняются только два угла. Для определения третьего используют значения первых двух. Довольно немаловажный вывод для любого конструктора. Если же изменить тот или иной параметр, трехгранный клин приобретает лемешно-отвальную поверхность определенного типа: винтовой (угол в), цилиндрический (угол а), цилиндроидальный (угол у), стандартный.

Зная все необходимые параметры, изготовить плуг для электрокультиватора не составит проблем.

Самодельный ручной культиватор

Сделать ручной культиватор своими руками вполне возможно, при этом не потребуются какие-то специальные инструменты или материалы. Работа может занять не более суток, все зависит от выбранной конструкции и комплектации будущего инструмента.

Детали просты и надежны, но если инструмент все-таки сломается, заменить поломанную часть будет просто. Ее можно будет сделать уже из имеющихся материалов.

Еще один плюс в самостоятельном изготовлении устройства состоит в том, что сделать его достаточно просто даже не имея специального образования.

https://youtube.com/watch?v=L_Pbf6XC7Ks

Инструкция по сборке

Собрать такое устройство можно из разных подручных материалов, причем есть варианты как самые простые, так и более усовершенствованные.

В качестве основы для изготовления может послужить старый велосипед, который уже нельзя отремонтировать, также будет нужна старая двухручная пила или же головка от использованного культиватора. Инструменты понадобятся такие:

• болгарка;
• дрель;
• пила;
• ключи.

От велосипеда нужно взять только одно колесо и раму. К раме потребуется прикрепить головку культиватора, а если ее нет, то половину острия двухручной пилы, или стальными прутьями, или же металлическими острыми прутьями с заточенными концами. К велосипедному рулю прикрепите рукоятки на основе алюминиевых или стальных труб. Между ними ставится поперечная перемычка.

https://youtube.com/watch?v=qvPAIzQU5Uo

Электрокультиватор своими руками

В условиях мастерской можно сделать электрический прибор на основе промышленной мясорубки. Причем модель тут роли не играет. А если подойти к работе грамотно, то в итоге вы соберете достаточное мощное устройство

Важно учесть, что для работы вам понадобится сварочный аппарат

Инструкция по изготовлению:

• Два уголка прикрепляются к редуктору, к уголкам далее привариваются трубы с изгибами, которые будут служить рукоятками;
• чтобы повысить прочность между рукоятками приваривается стальная перемычка;
• к уголкам нужно приварить оси колес культиватора;
• предусмотрите на колесах грунтозацепы, которые можно сделать на основе автомобильных рессор, их наваривают на колеса;
• подключаем двигатель. При конденсаторном пуске включатель ставится на ручке аппарата.

Использование такого агрегата в условиях быстрого перемещения позволит грубо вспахивать землю, а если он будет работать медленно, то получится мелкая фракция.

https://youtube.com/watch?v=HHtAjybYc3U

Культиватор «Торнадо» своими руками

Самодельный прибор «Торнадо» позволит отлично рыхлить землю за счет своих перекрученных зубьев. Труба служит рычагом и прикрепляется к рукоятке. Труба должна иметь длину как минимум полметра. Закрепленный в трубе рычаг должен в две стороны рукояти выступать по 25 сантиметров. Для усиления крепления можно применять изоленту. Спиральные зубья делают на основе пружинной стали, но их диаметр должен составлять максимум 20 см. Такой размер является оптимальным для удобства прополки пространства между рядами.

Также рыхлитель «Торнадо» можно изготовить на основе старых вил. Нужно подготовить только вилы и молоток. Молотком зубьям придается нужная форма.

Рекомендуется перед началом работы сваркой разогреть металл, но он не должен сильно размягчаться. Сталь при сильном нагреве потеряет свои свойства и под ударами молотка просто сломается.

Рычагом в этом случае можно выступать металлическая или пластиковая труба, прикрепленная саморезами. Ее длина должна составлять около 50 см, и она будет играть роль рукоятки. В итоге можно будет работать на разных, даже на тяжелых грунтах, удалять сорняки даже с устойчивыми и разветвленными корнями.

Порядок изготовления культиватора

После того как процесс подготовки материалов и деталей окончен, можно приступать к изготовлению самодельного культиватора для минитрактора.

1. Первым этапом работы должно стать проделывание отверстий во всех стальных пластинах, приготовленных для культиватора.
2. Квадратную и прямоугольную пластины совмещают между собой таком образом, чтобы по сторонам квадратов можно было разместить фрезы, которые, в свою очередь, сцепляются между собой болтами или сварочным швом. Стоит учитывать, что при соединении с помощью сварки шов не будет отличаться высокой прочностью, из-за чего самодельный культиватор для минитрактора сможет работать исключительно на рыхлых черноземных грунтах. Сделанный своими руками культиватор, у которого пластины соединены фрезами, сможет обрабатывать и глинистую, и каменистую почву — он будет достаточно надежным и прочным, чтобы вынести максимально возможную нагрузку.
3. По окончании процесса соединения всех необходимых деталей и их сборки в одну конструкцию необходимо сделать отверстие в ее центральной части — через эту дыру будет проходить стальная прямая труба, о которой говорилось на этапе подготовки материалов. Трубу необходимо разрезать на пару равных составляющих и каждую из них оснастить специальными платформами с фрезами. Эти платформы закрепляются с использованием болтов или сварочным швом.
4. На предпоследнем этапе стальные трубки, оснащенные фрезами, нужно присоединить к валу моторного блока машины. При этом используется сверло по металлу, с помощью которого проделываются отверстия в валу и в трубке. Через эти отверстия проходят болты, которые необходимо закрепить гайками.
5. Финальным этапом сборки культиватора на минитрактор своими руками должна стать полная и внимательная проверка всех соединительных элементов конструкции. Только после проведения проверки культиватор можно начинать тестировать — это банальное требование техники безопасности.
