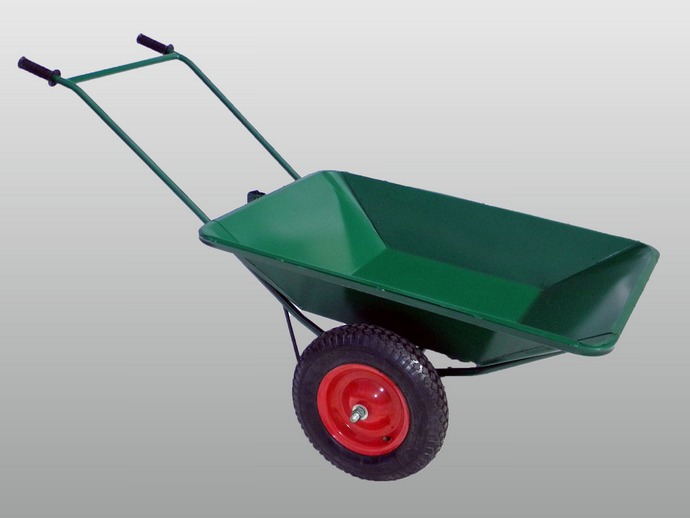

Как сделать двухколесную садовую тачку из подручных материалов

Двухколесная тачка должна быть у каждого садовода, и не только. Сделать такое транспортировочное садовое средство можно из подручных материалов. Большинство необходимых комплектующий можно найти у себя или, на крайний случай, попросить у соседа. Единственная загвоздка может получиться с поиском колес. На такую тележку необходимо два одинаковых колеса большого диаметра. Хорошо подойдут колеса с прополочного культиватора. Но, если нет никакой возможности найти такие колеса в своем хозяйстве, то нужно будет купить в каком-нибудь строительном магазине специальные колеса для тележки. Можно использовать колеса от старого велосипеда, но, тогда тачка будет с низкой грузоподъемностью, так как велосипедные колеса не обладают особой прочностью, и со временем могут выйти из строя подшипники или вовсе согнет обод.

И так, что нам понадобится для изготовления тележки для сада своими руками? Ниже представлен перечень всех необходимых инструментов и материалов.

Рама – профильная или круглая труба. Для соединения всего несущего каркаса можно использовать сварочный аппарат или же сделать каркас на болтовом соединении. Рекомендуется сделать цельносварную конструкцию. Чтобы можно было грузить тачку под завязку, и не переживать о целостности рамы.

Колеса – к выбору колес для тележки своими руками нужно подойти с ответственностью. От них зависит проходимость по разному типу грунта. Главным фактором является ширина колеса. Тонкое колесо оказывает большее давление на грунт. Тем самым, проходимость тележки с тонкими колесами меньше потому, что они будут продавливать землю и постоянно застревать.

Колесная ось — стальной пруток подходящего диаметра. Диаметр оси для тележки своими руками нужно подбирать по внутреннему диаметру подшипника диска. Подшипники запрессовываются на ось и стопорятся стопорным кольцом. Ось тележки не должна быть намного шире всего кузова. Чем шире расстояние между колесами, тем меньше шансов, что вы без проблем проедете по своему саду.

Рукоятки и ручки – рукоятки должны быть расположены на такой ширине, чтобы вы смогли свободно поместиться между ними. Ручки можно использовать с руля старого велосипеда или одеть на концы рукояток куски резиновой шланги. От удобства ручек и рукояток зависит комфорт и удобство в управлении тачкой.

Короб – для изготовления короба тележки для перевоза грузов своими руками нужно использовать металл толщиной от 1,0 до 1,5 мм. Если вы хотите, чтобы короб тележки прослужил вам много лет, то можно использовать оцинкованный листовой метал толщиной до 1,5 мм.

Для того чтобы тележку было удобно ставить в горизонтальное положение, нужно сделать дополнительные упоры на раме, которые будут откидываться и складываются при необходимости. Для этого нам понадобится несколько уголков, пружина и петля.

Вроде все готово, и можно приступать к постройке садовой тачки. Запасаемся рулеткой, УШМ, дрелью, достаем сварочный аппарат, и начинаем творить чудеса садовой инженерии.

Какие бывают

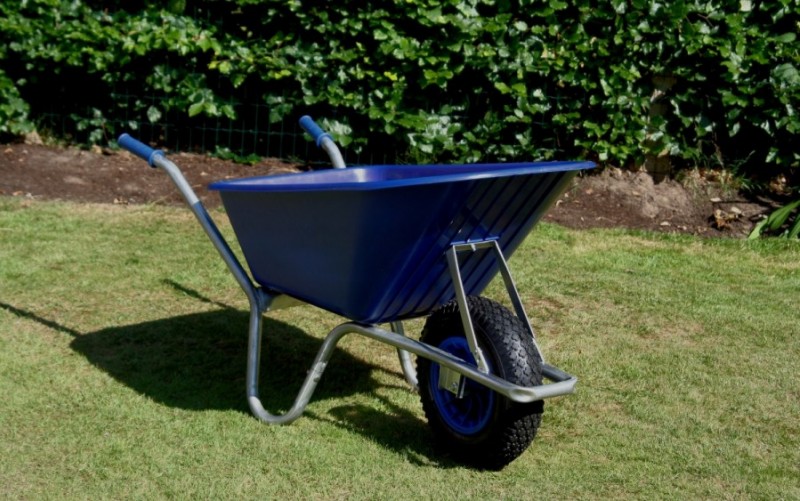

Одноколёсная «техника» незаменима для сада, огорода. Манёвренность транспортного средства хороша для узких стёжек.

Минимальная ширина колеса поможет аккуратно провезти груз, не повредив растения. Тележка для таких задач не годится. Зато необходима на строительной площадке, скотном дворе, уборке мусора, накопившегося после зимы и многого другого.

Иметь в хозяйстве оба вида разумно, тачка не устойчива, одно колесо требует напряжения при движении. Возить грузы на двух или четырёхколёсной конструкции удобнее.

Ещё одна причина обзавестись и тачкой, и тележкой — использование по разным назначениям. Если сначала вывезен навоз из скотника, то потом использовать для перевозки урожая с сада, огорода нельзя. Поэтому сделать себе помощницу – правильное решение.

Садовая тачка своими руками из дерева — пошаговая схема

Шаг 1: рама – основа надежности

Раму для деревянной тележки сколачивают из толстых досок, в виде квадрата или прямоугольника. Размер брусков для рамы – не менее70х70 мм, иначе на такой тачке можно будет только сено да листья возить. Каркас из брусьев собирают «внахлест», в углы загоняют шурупы, можно укрепить рамную конструкцию металлическими уголками и дополнительными перекрытиями. Если в хозяйстве найдутся антисептические составы, все используемое дерево обрабатывается ими заранее – тогда наша самодельная тачка будет дольше противостоять гниению и сырости.

Шаг 2: ходовой

К нижней части каркаса прикручиваются рейки для шарикоподшипников – одна или две, в зависимости от количества колес. Деревянную тележку лучше сделать двухколесной, предусмотрев опоры для горизонтальной установки. Если есть готовая ось, на которую можно посадить колеса от старого картинга или мопеда, брусок с подшипниками не понадобится.

Закрепив колеса, «скелет» будущей тележки нужно покатать по участку – огрехи колесного крепежа лучше исправить на раннем этапе. Неудобную в передвижении тачку придется использовать как элемент садового дизайна или задвинуть поглубже в сарай, дабы напоминание о неэффективном расходе времени и сил не портило нам настроение своим внешним видом.

Шаг 3: изготовление ручки

На ручку тележки приходится большая нагрузка при движении. Желательно сделать ее из металла, даже когда сама тачка изготовлена из дерева. В качестве металлической ручки подойдет руль от старого самоката или просто длинная стальная палка с поперечиной из резины. Крепление ручки лучше всего сделать шарнирным, с фиксатором

Такая конструкция позволит крепежному узлу быть надежным и складываться при хранении – а значит, садовая тачка с шарнирной ручкой будет занимать меньше места, а сама рукоять не сломается от чьего-либо неосторожного движения

Шаг 4: корпусный

На прочную раму с надежными колесами можно установить бортики произвольной формы из досок или фанеры – получится классическая садовая тележка, своими руками смонтированная. Собственно, сама емкость для грузов вполне выполнима в съемном варианте – например, в виде старой пластиковой ванны для транспортировки жидкости или сыпучих грузов. Или б/у корыта, которое вставляется в распор между набитыми на раму брусками. Деревянная тачка тем и хороша, что предусматривает крепеж различных емкостей для перевозки грузов, с железной тележкой подобное невозможно.

Устройство садовой тачки

Существует набор устройств, без которых нормально обслуживать приусадебное хозяйство крайне сложно. Тачка для сада необходима на каждом участке наряду с лопатами, граблями, секатором или ножовкой. По своему устройству она мало отличается от строительной тележки, уступая ей немного в грузоподъемности и объеме кузова, но обладает отличной маневренностью и легким весом.

Основные узлы садовой тачки:

1. Кузов.
2. Колесо (преимущественно 1 или 2, реже встречаются 3-х или 4-х колесные тележки).
3. Ручки.
4. Рама.

Рама садовой тачки

Ранее делали исключительно сварные каркасы для колесных приспособлений, конструкция получалась прочной, но сравнительно тяжелой. Сейчас преимущественно продается тачка для огорода с гнутой трубчатой рамой, она недорогая и простая в изготовлении. Во многих пластиковых тележках колеса и ручки крепятся непосредственно к кузову, для больших нагрузок они не рассчитаны.

Самые распространенные варианты рамы:

1. Конструкция состоит из двух длинных фигурно изогнутых труб. Один край трубы является рукояткой садовой тележки, к противоположному концу крепится ось колеса. Средняя часть с дугообразным изгибом наружу является ножкой. Дополнительные элементы – упоры, поперечные планки, крепежные изделия.
2. Сварная рама. Конструкция тяжелая, но крепкая подходит для моделей с максимальной грузоподъемностью.
3. Пластиковые тачки с литым корпусом без металлической рамы.

Кузов садовой тачки

От формы ковша напрямую зависит вместимость изделия и удобство перевозки габаритных грузов. Тележка для огорода чаще имеет трапециевидный кузов, несколько реже выпускают овальные или квадратные модели. В паспортных данных почти всегда указывается максимальный объем для сыпучих грузов. Рассмотрим примеры садовой тележки в зависимости от конфигурации кузова:

1. Колесное изделие с металлическим квадратным кузовом.
2. Садовая тачка с трапециевидным кузовом.
3. Пластиковые тачки с глубоким кузовом, напоминающие издали небольшие мусорные контейнеры на колесиках.

Ручки садовой тачки

Располагаться данный элемент должен на высоте, удобной для передвижения грузов, учитывая индивидуальный рост. Не всегда стандартная тачка комфортна в эксплуатации для очень высокого человека или маленького подростка. Если изгиб трубы выполнен неудачно, то при движении ножки будут черкать о землю или нагрузка на руки окажется слишком большой. Варианты ручек для тачки:

1. Огородная тачка с одной П-образной ручкой.
2. Модель с двумя отдельными ручками.
3. Пластиковая садовая тележка с прорезью в корпусе под ручку.

Колеса для садовых тележек

Полезные приспособления преимущественно продаются с литыми или надувными шинами, оснащенными подшипниками или втулками скольжения. Пластиковые колеса в работе шумные и недолговечные. Пневматика славится хорошим сцеплением с грунтом, а литые изделия менее восприимчивы к большим нагрузкам. Практичный диаметр колеса для садовой тачки – 40-45 см. На неровной местности или вспаханном огороде устойчивым окажется перевозчик грузов с максимальным диаметром шин.

Строительная тачка из металлолома

Наличие халявного металла – один из критериев рентабельности изготовления самодельной строительной тачки. В ход идёт всё, что попалось под руку.
Посмотрите фотоподборку самоделок пользователей FORUMHOUSE.

Realsystem

Я смастерил тачку из готового ковша, частей от стульев и уголков.
Колесо купил за 600 рублей. Варил сам.

Строительную тачку осталось только покрасить.

Prince

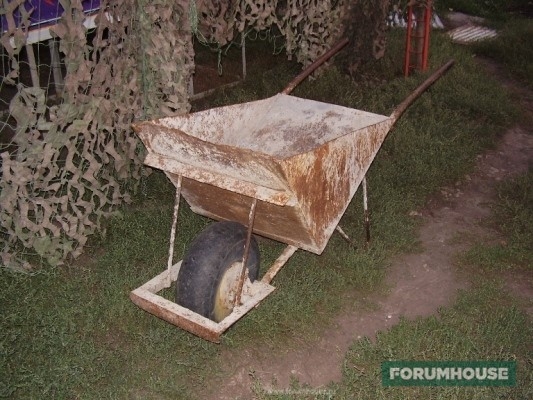

А вот моя тачка. Все материалы подобраны на свалке.
От себя диски, электроды, время и желание.

Та же тачка после замены колёс на новые.

Эта же самоделка спустя 6 лет. Кузов без изменений, а колеса снова заменили на новые.

igr5591

Я не нашел приличную строительную тачку среди заводских моделей.
Засучил рукава и сделал. Тачка работает и не ломается, как и все самоделки.

Делаем тележку с одним колесом

Оптимальный вариант – использовать для изготовления одноколесной тележки дерево.

Первым шагом делаем раму. Далее крепим к ней колесо. Из деревянного бруса длиной 1,2 м изготавливаем грузовую емкость.

Затем крепим шурупами рамную конструкцию к площадке для грузов. Тележка готова!

Первым делом, изготовляем грузовую емкость. Желательно использовать стальные листы толщиной не менее 2 мм. Далее привариваем к платформе рукояти и ходовую конструкцию.

Обратите внимание!

Мотоблок своими руками: пошаговое описание процесса постройки. 92 фото и видео инструкцияМожно ли создать сварочный аппарат своими руками и как это сделать? 90 фото процесса постройки разных типовЗаточка сверл своими руками: лучшие способы заточки. 58 фото создания инструмента

Прекрасно подойдут велосипедные, мопедные или мотоциклетные колеса. Грузовую площадку можно изготовить из металлической бочки.

Собственноручно изготовить тележку по силам каждому. Необходимо лишь ознакомиться с правилами создания и техникой безопасности. Их и чертежи разнообразных тележек можно найти во всемирной паутине. Удачи в начинаниях!

Список необходимых инструментов

Чтобы не отвлекаться во время работы на поиск необходимых инструментов, рекомендуется заранее обзавестись всем необходимым. Если чего-то не хватает, то можно использовать альтернативный вариант (вместо шуруповерта с саморезами – молоток и гвозди), однако делать это нужно с умом, чтобы не пострадало качество изделия. Вот список основных инструментов, которые вам пригодятся:

• электрический лобзик и циркулярная пила – для обработки древесины;
• болгарка с дисками и сварочный аппарат – для работы с металлом;
• шуруповерт или дрель со специальной насадкой – для крепления дерева;
• набор гаечных ключей и отверток – чтобы снять ненужные элементы с ДВС.

Не забывайте о том, что это лишь минимальный список того, что может пригодиться в процессе. Он может быть расширен в случае необходимости. Все зависит от того, какую именно тележку вы хотите сделать.

Как сделать садовую тачку из металла своими руками:

В последнее время особую популярность и распространение приобрели самостоятельно выполненные металлические тачки, которые отличаются надежностью, долговечностью и удобством в эксплуатации.

Составление чертежа и другие подготовительные работы

При разработке чертежа нужно учитывать, что конструкция должна быть не только прочной, но и практичной, удобной в использовании. Для самостоятельного изготовления можно использовать кроватные металлические дужки и ножки, а также листовую сталь толщиной 1мм и стандартные мотоциклетные колеса. Перед проведением сборки садовой тележки рекомендуется очищенный металл покрыть грунтом и краской.

Изготовление колеса

Колеса для садовых тележек лучше всего приобрести уже готовые. Также хорошо подходят с этой целью велосипедные или мопедные колеса. Лучшие всего в процессе эксплуатации зарекомендовали себя пневматические колеса, которые при необходимости можно подкачивать насосом. Они способны значительно повысить показатели грузоподъемности тачки, а также позволяют увеличить проходимость по неровной поверхности или мягкой почве.

Этапы монтажа и сборки тележки

Пара кроватных металлических ножек и дужек используется для изготовления каркасного основания садовой или строительной тележки. Дальнейшая сборка осуществляется в соответствии со следующими несложными рекомендациями:

• выкроить из прочного стального листа стенки и донную часть кузова тележки;
• сварить стыки всех деталей при помощи точечной сварки;
• установить кузовную часть на каркасное основание и подогнать все детали по краям короба;
• подогнуть стенки емкости к каркасу и объединить их при помощи сварного шва;
• сварить все стыки всплошную;
• изготовить мостовую часть колесной пары в виде оси и ступиц при помощи ножек от металлической кровати;
• оси подсоединяются с двух сторон к трубе;
• перевернуть кузовную часть вверх дном и приварить мост;
• изготовить скобообразные накладки и закрепить конструкцию;
• закрепить на оси колеса.

На заключительном этапе изготовления выполняется ручка из кроватных ножек и спинки, после чего приваривается в удобном для эксплуатации тележки положении. Опорная ножка должна быть поднимающаяся, что позволит минимизировать риск торможения в процессе движения.

Модели и цены

На рынке садового инвентаря представлены модели одноколесных тачек разных производителей . Хорошо зарекомендовали себя Belamos, Haemmerlin.

Цены в среднем колеблются в диапазоне от 1300 рублей до 6000 рублей и более, в зависимости от характеристик инвентаря и страны производства.

Для наглядности в статье рассмотрено несколько одноколесных моделей, садовых и строительных, отличающихся вышеуказанными характеристиками. Цены могут меняться в зависимости от наценки конкретного магазина.

Одноколесная садовая тачка Belamos457Р

• Цена от 1800р
• Материал кузова – сталь
• Колесо – пневматическое, 380 с подшипником
• Объем/Грузоподъемность – 85 литров 80 кг
• Производство – Россия

Тачка садовая РЭМБО

• Цена от 1300р
• Материал кузова – сталь
• Колесо – пневматическое
• Объем/Грузоподъемность – 65 литров 80 кг
• Производство – Китай

Садовая одноколесная тачка 85 л. производство Россия

• Цена от 1600 р.
• Материал кузова – оцинкованная сталь
• Колесо – пневматическое, 360*80 с подшипником
• Объем/Грузоподъемность – 85 литров 120 кг
• Производство – Россия

Тачка садовая FIT 77555

• Цена от 3100 р.
• Материал кузова – оцинкованная сталь
• Колесо – пневматическое 380
• Объем/Грузоподъемность – 65 литров 140 кг
• Производство – Китай (страна бренда – Канада)

Тачка одноколесная Haemmerlin CARGO 90 MG P

• Цена от 6000 р.
• Материал кузова – оцинкованная сталь
• Колесо – литое 390
• Объем/Грузоподъемность – 90 литров 200 кг
• Производство – Франция

Тачка не для грузов, а для красоты сада

Её время подойдет, когда все важные дела на садовом участке переделаете. Создадите все детали из дерева, и даже колесо. Немногие народы мира могут похвастаться созданием колеса, а вы сможете это сделать собственными руками.

• Правильный ремонт бензокосы своими руками: уход, эксплуатация и особенности ремонта современных бензокос (инструкция + 125 фото)

• Обзор лучших генераторов для дома — рейтинг моделей и производителей 2018 года. Советы по выбору и варианты размещения (145 фото)

• Какие шланги для дачи лучше: советы по выбору материала, конструкции и рейтинг лучших современных моделей (145 фото-идей)

Что понадобится:

• брус 4х4 см до полутора метров, места для ручек округлите;
• фанера;
• отрезок трубы для колёсной оси;
• кузов изготавливается из тонких досок.

Самое сложное – колесо. Оно сборное, состоит из обода, спиц и оси. На фанере вырисуйте круг, обведя что-то круглое диаметром не меньше 30 см. Окружность делите на восемь сегментов. Концы брусков срежьте под 67 градусов по школьному транспортиру.

Выстройте их друг за другом, посмотрите, как стыкуются. Соедините пропилами по торцам и вбейте клинья. В центре уложите деревянный кружок диаметром 8-10 см. От него пойдут спицы также из дерева, склейте их с внутренним диаметром и ободом.

Соберите все. Найдите место для стоянки тачки, нагрузите не для бутафории тыквой, баклажанами, капустой. При желании можете сделать на память фото садовой тачки.

Виды и конструктивные особенности садовых тачек-тележек

Все тачки и тележки, предназначенные для садовых и строительных работ, в зависимости от количества колес делят на несколько видов. При этом тачками обычно называют только одноколесные тележки. Двух, трех и четырех колесные конструкции по общепринятой классификации именуют тележками.

Основными преимуществами, которыми садовая тачка привлекает внимание покупателей, является высокая маневренность и надежность

Другое, не менее важное достоинство – минимальная ширина колесной колеи

На огороде для перемещения одноколесной тачки достаточно узкой дорожки между грядками. Двухколесной тележкой в таком тесном «коридоре» вы не проедете, не помяв растения. Тачку с одним колесом легко разгружать. Для этого достаточно приподнять ее рукоятки или наклонить их в нужную сторону.

Однако, за простоту разгрузки и хорошую маневренность приходится платить высокую цену. Стандартная тачка для огорода неустойчива, поэтому в загруженном состоянии вам придется прикладывать усилия для сохранения равновесия. При загрузке нужно следить за устойчивостью тачки, чтобы она не перевернулась.

Главное достоинство двухколесной садовой тележки – устойчивость. Ось с двумя колесами и погрузочные упоры не дают ей опрокинуться. Во время движения правильно загруженная садовая тележка никогда не перевернется.

Кроме сыпучих материалов, на ней можно перевозить тяжелые длинномерные грузы (доски, ветки или брус). Для этого их нужно разместить так, чтобы центр тяжести оказался внутри грузовой платформы.

По конструкции садовые тележки выпускают с одной поперечной ручкой или двумя продольными, как у тачки. Поперечная ручка удобнее в работе, поскольку за нее можно держаться одной рукой и тянуть тележку за собой, контролируя неровности дороги. Таким способом перемешать тяжелые грузы намного легче, чем толкать их перед собой. Проделать такой же маневр с двуручной тележкой намного сложнее.

Выбирая данный хозяйственный инвентарь, следует обратить внимание и на конструкцию упорных стоек. Загруженная тележка для огорода с двумя стационарными упорами при движении по неровному грунту будет цепляться за него

Если же упор один и при этом складной, то везти такую тележку намного удобнее.

Размер колес и их амортизация – еще два момента, на которых нужно заострить внимание при покупке. Одноколесная тачка создает большое давление на грунт, что ухудшает ее проходимость

Двухколесные тележки в этом отношении оптимально подходят для работы на мягкой почве.

Слишком маленькие колеса у тачки и тележки – неудачное решение, поскольку они плохо преодолевают неровности грунта. Поэтому выбирайте колеса для садовой тачки покрупнее. Желательно, чтобы они были надувными и стояли на металлическом, а не на пластиковом ободе.

По поводу материала, из которого производители изготавливают грузовые чаши (кузов) тачек и тележек, следует сказать, что алюминий для садового инвентаря предпочтительнее стали. Этот металл легок, не боится коррозии и не требует регулярного подкрашивания.

Сталь выигрывает у алюминия по прочности, но при этом проигрывает в весе и стойкости к ржавчине. Поэтому тачка со стальным кузовом больше подходит для перевозки тяжелых строительных материалов, а не компоста и удобрений для огорода.

Садовые тачки: виды их преимущества и недостатки

По своей конструкции все садовые тачки представляют собой скошенный металлический кузов, оснащённый колесом или колёсами, рукоятью и ножками, которые обеспечивают устойчивость в процессе загрузки и разгрузки.

Одноколёсная конструкция

Инвентарь одноколёсного типа предназначается для транспортировки достаточно лёгких грузов, включая урожай, сорную растительность и садово-огородные удобрения.

Тачка подходит лишь для использования на садовых дорожках, асфальте

Двухколёсная конструкция

Более грузоподъёмные модели, которые отличаются лучшей манёвренностью и являются в настоящее время самыми востребованными у владельцев дачных участков.

Тачка не так маневренна, как одноколёсная, но более устойчива и надёжна

Достоинства и недостатки: модель не застревает на пересечённых местностях, имеет хорошую проходимость и не требует приложения больших усилий, а также вполне устойчива в процессе загрузки/выгрузки.

Трёхколёсная конструкция

Садовая трёхколёсная тачка очень вместительна и имеет солидную грузоподъёмность, но выпуск таких моделей налажен небольшим количеством производителей.

Конструкция сочетает в себе плюсы одно- и двухколёсных тачек, но и её цена гораздо выше

Достоинства и недостатки: модель удобна в эксплуатации, максимально устойчива, не требует большого силового воздействия при передвижении, отличается хорошей манёвренностью, но стоимость выше, чем у одно- и двухколёсных аналогов.

Тележка — четырёхколёсная тачка

Четырёхколёсные модели — так называемая тяжёлая артиллерия в ассортименте современных садовых тачек. Особенностью является наличие пары осей, благодаря чему корыто обладает максимальными показателями грузоподъёмности.

Единственный недостаток такого изделия — высокая стоимость по сравнению с другими моделями

Достоинства и недостатки: модель отличается отличной устойчивостью, а дополнение особым опрокидывающим механизмом значительно облегчает выгрузку, но цена на такие изделия чаще всего очень высокая.

Пошаговая инструкция для создания тачки своими руками

Начните с эскиза. Это рисунок будущего изделия. На нем укажите все размеры, пронумеруйте детали, ниже составьте из номеров и названий материала таблицу.

Их чего будет состоять тачка:

• главная деталь – емкость или кузов. Кузов изготавливается из миллиметровой стали. Сверху для прочности конструкции приварите самый узкий уголок.
• по параметру кузова подбирается рама и колесо. Рама — это согнутая полудюймовая труба, она начинается с ручек и заканчивается самым узким местом – у колеса.
• колесо. В U-образное место вваривается ось с подшипниками и колесом, подойдет десятидюймовое или другое, лучше надувное.
• запроектируйте и фиксатор для стоянки тачки.

Сойдет согнутая П-образно полудюймовая труба от ручки до ручки и приваренная на них сзади кузовка. Фиксатор должен быть такой высоты, чтобы тачка не опрокидывалась самостоятельно.

Изготовление своими руками

Двухколёсная

Двухколёсную деревянную тележку своими руками сделать достаточно просто. Для этого не понадобится оборудование для резки металла или сварочный аппарат. Обработка дерева осуществляется стандартными инструментами. Но прочность, вместимость и долговечность таких тележек значительно уступает металлическим изделиям с большим количеством колёс. Пошаговый алгоритм создания выглядит следующим образом:

1. Для изготовления рамы надо использовать толстые доски (не менее 70 х 70 мм.). В углы каркаса загоняют шурупы, рамную конструкцию укрепляют дополнительными перекрытиями.
2. Следует прикрутить две рейки для подшипников к нижней части каркаса. Затем – закрепить колёса.
3. Ручку желательно изготовить из металла. Это сделает тележку более стойкой к нагрузкам. Для этого можно использовать руль от старого велосипеда или длинную металлическую палку.
4. Затем на раму следует установить борты из досок. От их величины зависит вместимость тележки. Прочность конструкции обеспечивает надёжная рама и прочно установленные колёса.

Двухколёсная тележка с колёсами от велосипеда будет достаточно устойчива

Четырёхколёсная

Четырёхколёсная тележка имеет следующие преимущества: вместимость, прочность и долголетие. Такие коляски изготавливают из металла, так как другой материал не выдержит больших нагрузок. Четырёхколёсные металлические коляски, сделанные своими руками, могут перевозить грузы весом до 100 кг. Для изготовления потребуется слесарный набор инструментов. Пошаговый алгоритм создания четырёхколёсной тележки своими руками выглядит следующим образом:

1. Сначала следует изготовить ёмкость для груза. Если перевозится жидкость, то надо проверить герметичность конструкции.
2. Для установки каркаса придётся использовать сварочный аппарат. К раме следует приварить ручку. Для изготовления рамы подойдут обрезки труб.
3. Необходимо заранее произвести все замеры грузовой платформы. В случае с изготовлением четырёхколёсной платформенной тележки размер рамы зависит от габаритов ёмкости для груза.
4. Затем к нижней части рамы надо приварить колёса.
5. Далее следует позаботиться о грузоподъёмности конструкции. Пневматические колёса могут увеличить грузоподъёмность тележки до 80 кг.

Металлические трубы обеспечивают высокую грузоподъёмность

Видео: «Собираем четырёхколёсную платформенную тележку»

Складная

Складная тележка, сделанная своими руками, выдерживает грузы до 50 кг. Её основное преимущество — компактность. Пошаговая инструкция по изготовлению складной тележки выглядит следующим образом:

1. Для изготовления выбирайте трубы толщиной от 2 мм.
2. Необходимо сделать чертежи рамы натуральной величины, чтобы пользоваться ими как шаблоном при сгибании труб.
3. Втулки шарнира привариваются к рамке площадки.
4. Затем втулки привариваются к основной раме.
5. Все швы надо очистить и заполировать.

Рис.1 Конструкция складной тележки: 1- ручка в убранном положении, 2- втулка ручки, 3- рама, 4- поперечины, 5- колесо, 7- пространство для груза, 8- поперечины пространства, 9- фиксатор, 10- ось, 11- втулка грузовой площадки, 12- втулка рамы

Садовая и строительная тачки: отличия

Садовая «модель» представляет собой легкую конструкцию, имеет меньшую грузоподъемность и, соответственно, цена ее ниже. Перевозка тяжелых грузов на тачке для сада не предусмотрена, но она позволяет работать с различными саженцами, удобрением, грунтом.

При сборе урожая садовый вариант просто незаменим, когда становится необходимым перевезти картофель, морковь, капусту и другие овощи. Кроме того, благодаря особой конструкции и легким материалам ее легко будет эксплуатировать не только мужчинам, но и женщинам.

Относительно конструкции тоже есть различия: как правило, тачка для сада имеет лишь одно колесо (есть исключения), ее кузов более гибок и тоньше. В отношении объема перевозимого груза стоит отметить, что тачка для садовых нужд принимает на себя не более 60-90 л, строительная – 120-140 л.

Подготовка к изготовлению тачки

До начала изготовления садовой тележки своими руками создают чертежи на основе продуманной модели. Предварительно определяют основное предназначение приспособления, что именно и на какие расстояния планируется перевозить. В зависимости от назначения выбирают оптимальные размеры кузова и колёс, а также материалы.

Садовая тачка своими руками

Начертив точную схему запланированной конструкции, нужно определить, сколько понадобится материалов. Проведя инспекцию в своём домашнем хозяйстве, можно сказать с уверенностью, какие комплектующие имеются в наличии, а что предстоит докупить. При этом можно сразу просчитать финансовые расходы, определив выгодность своих действий.

Какие колёса выбрать

При наличии ненужных в хозяйстве детских велосипедов, самокатов, колясок вопрос с поиском колёс решается очень легко и быстро. Без денежных затрат самодельная тачка для дачи будет обеспечена колёсами. В зависимости от составленного проекта конструкции можно использовать различное количество колёсиков — от одного до четырёх.

Если ничего подходящего в хозяйстве не находится, то возникает необходимость в приобретении новых колёс. Они могут быть различной стоимости, но слишком экономить на них не нужно, покупая самые дешёвые. Следует учесть, что на колёса будет приходиться достаточно большая нагрузка, поэтому стоит позаботиться о качественных и прочных деталях.

Важно! Покупая новые колёса для тележки, стоит обратить особое внимание на их размер. Маленькие колёсики могут значительно затруднить передвижение конструкции по неровному грунту, потребуется прилагать значительные физические усилия, чтобы везти тачку. Поэтому стоит отдать предпочтение надувным колёсам среднего размера с металлическим ободом, которые дадут возможность перемещать в тележке тяжёлые грузы даже по рыхлой и неровной почве

Поэтому стоит отдать предпочтение надувным колёсам среднего размера с металлическим ободом, которые дадут возможность перемещать в тележке тяжёлые грузы даже по рыхлой и неровной почве

Поэтому стоит отдать предпочтение надувным колёсам среднего размера с металлическим ободом, которые дадут возможность перемещать в тележке тяжёлые грузы даже по рыхлой и неровной почве.

Варианты самостоятельного изготовления

Если на данном этапе вы еще не передумали делать тачку самостоятельно, тогда давайте приступим к изучению этой темы.

Для начала давайте рассмотрим, какие могут быть конструкции каркасов и кузовов.

Тачка из профильной трубы и оцинковки

Один из вариантов каркаса – сварить его из квадратного прута размером в поперечном сечении 25 мм. На ось нужно посадить два колеса. В свою очередь ось – это шпилька, укрепленная на гайках.

Рекомендуем также прочитать

Сам кузов будет состоять из листов оцинковки. Их нужно вырезать требуемых размеров и прикрутить шурупами к каркасу. В результате получаем хозяйственную вещь.

Тачка из подручных материалов

На этом рисунке, мы видим, что мастер излишне не пытался сделать тачку эстетически красивой. Ему нужно было сделать инструмент для перевозки земли, чтоб на это ушло минимум времени и денег.

На рисунке мы видим плод труда умельца

• Была взята ненужная емкость для замешивания раствора, что впоследствии стало кузовом
• Из металлических труб для сантехники был сделан каркас. Их выгнули дугой и сварили между собой.
• Сваркой также прикрепили ось для колеса. А кузов притянули проволокой, чтоб при переворачивании оно не выпадало.

Это не самый идеальный вариант тачки, но со своими функциями будет справляться.

Тачка металлическая

На этой картинке мы, скорее всего, видим результат труда перфекциониста. Так как у создателя этой тележки не было инструмента для сгибания труб, была применена комбинация болгарка для надреза на ручках тележки. Ножки для упора были установлены готовые. Кузов полностью сварен с нуля из листа железа толщиной 3 мм.

Если присмотреться повнимательнее, то можно кое что заметить:

Края на кузове очень ровно обрезаны, такое чувство, что это даже не болгарка.
По всей длине кузова мы видим очень качественное выполнение сварочных швов.
Обратите внимание, какого цвета была выбрана краска. Это показатель того, что тачка делалась не для того, чтобы возить в ней землю или кирпич, а для очень чистой работы.. Тут владелец не пытался сделать тачку как на заводе: изгибы не такие качественные, качество швов тоже не сильно аккуратное

Хотя это все на выполнение ее функций не повлияет

Тут владелец не пытался сделать тачку как на заводе: изгибы не такие качественные, качество швов тоже не сильно аккуратное. Хотя это все на выполнение ее функций не повлияет.

Мастер-класс по изготовлению тачки (видео)

Но что делать, если у вас нет под рукой сварочного аппарата, или вы никогда им не пользовались? В таком случае в интернете существует множество информации как сделать садовую тачку своими руками под руками имея лишь доски, шурупы, ось и приспособления, чтоб прикрепить ее к самой тележке.

Читать также: Посудомоечная машина bosch не заканчивает программу

Во время сборки предпочтительней использование саморезов из оцинкованного материала. Перед тем как начать закручивать саморезы, сделайте в досках дырки, но чтоб размер был меньше, чем у шурупов. Это делается для того, чтобы доска не раскололась при сборке саморезами.

Чертеж деревянной тачки

На этой картинке, мы видим очередной вариант тачки. Дно из доски не такое практичное, как если оно было из оцинкованного листа. В этом варианте остается сделать борта и поставить два колеса на ось.

Очередной вариант садовой тачки – сделать ее из бочки. Причем материал бочки неважен. Она может быть и пластиковая, и металлическая, и даже деревянная, хотя с ней, наверное, нужно будет помучиться. Бочка разрезается на две части вертикально, а значит, из нее можно сделать две тачки. Порядок выполнения «бочковой» тележки:

1. Режим приобретенную бочку на две части.
2. Собираем каркас, варианты которых вы читали выше.
3. Делаем борта или ребра, на которых будет держаться бочка.
4. Устанавливаем колеса.

Тачка из старой бочки

Как видите, старые вещи иногда могут пригодиться, поэтому несколько раз подумайте, когда захотите навести у себя в гараже порядок. Затем можно будет обмотать держатели изолентой, чтоб удобней было рукам. Можно сказать, что тачка готова. Можно приступать к изготовлению «тачки-сестры».

Если у вас есть старая кровать, то у нас для вас есть еще один вариант. Для этого потребуется: сама кровать и колеса. Колеса должны быть мощными. Колеса от древнего запорожца – один из вариантов. Конструкция тележки может быть как на двух колесах, так и на четырех. Порядок сборки:

• Снимаем сетку с кровати
• С помощью сварки или крепежей приделываем колеса.
• Крепим дно и бока из толстого стального пласта.
• Монтируем ручку – на ваш вкус, но лучше сделать буквой «п», потому что так будет эргономичней.

Все, творение готово. Получается хорошая самодельная садовая тачка для перевозки грузов. Это незаменимый инструмент для перевозки сена, строительных материалов, дров и так далее.
